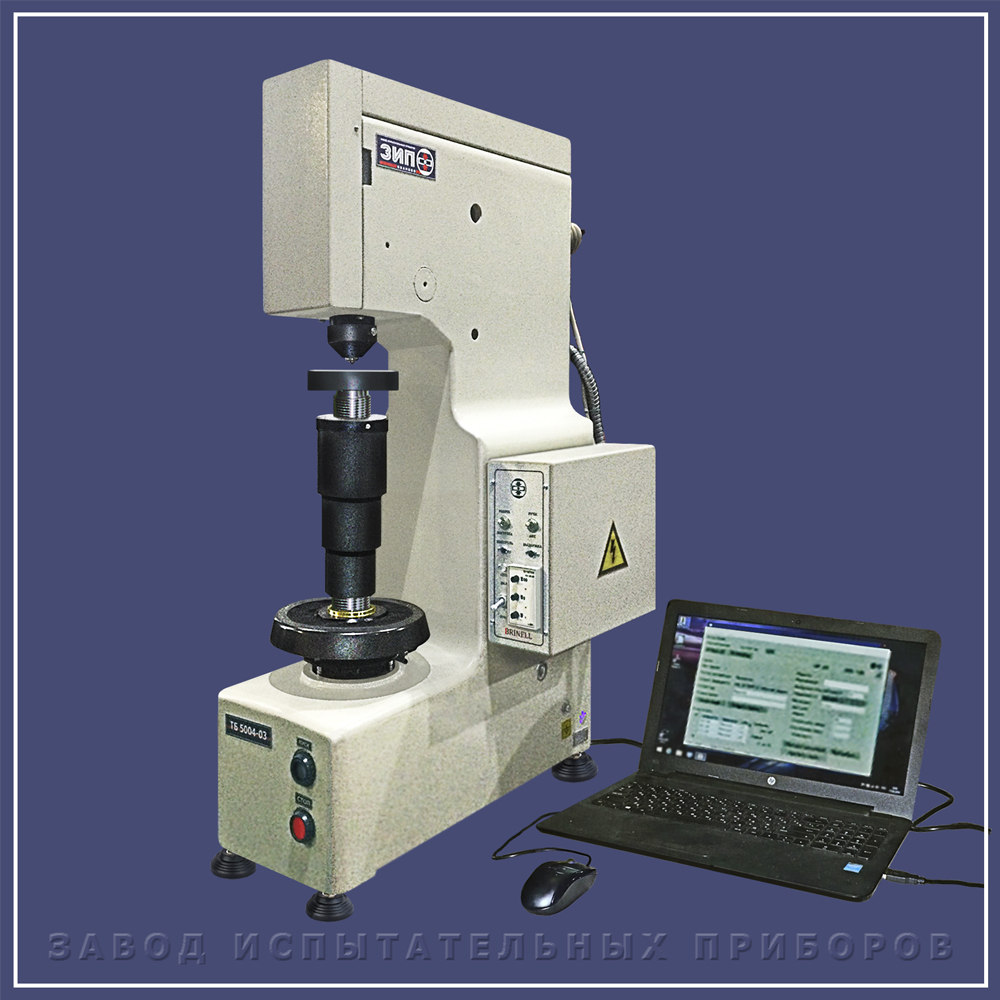

ТБ 5004, ТБ 5004-03

Приборы полуавтоматические для измерения твердости металлов по методу Бринелля

Приборы предназначены для измерения твердости металлов в двух режимах:

  1. По методу Бринелля в соответствии с
    ГОСТ 9012. Измерение диаметра отпечатка с помощью микроскопа МПБ-3.
  2. По глубине восстановленного отпечатка с возможностью разбраковки изделий на группы твердости. Осуществляется с помощью встроенного стрелочного индикатора с указателями (ТБ 5004) или электрического датчика с персональным компьютером (ноутбуком) и программой для математической обработки результатов
    (для ТБ 5004-03).
  3. Разбраковка возможна с использованием одной из двух измерительных баз: поверхности стола прибора или поверхности детали (с помощью специального упора, поставляемого по специальному заказу).

    Приборы — стационарные, настольные.

    Привод — электромеханический, цикл измерений — автоматический.

    Свидетельство об утверждении типа СИ РОССТАНДАРТА РОССИИ № 44527.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Диапазон измерения твердости:
  при использовании микроскопа наконечники со стальными шариками от 4 до 450 HB
твердосплавными шариками (специальный заказ) от 4 до 650 HBW
  при использовании персонального компьютера (ноутбука) наконечники со стальными шариками от 16 до 450 HB
твердосплавными шариками (специальный заказ) от 95 до 650 HBW
Погрешность измерения твердости по мерам 2-го разряда, %
      (100 ± 25) HB ± 3
      (200 ± 50) HB ± 3
      (400 ± 50) HB ± 3
Испытательные нагрузки, кН 1,839; 2,452; 4,903; 7,355; 9,807; 14,71; 29,42
      дополнительная подвеска (специальный заказ) 0,9807; 1,226
Предел допускаемой относительной погрешности испытательных нагрузок, % ±1
Предел допускаемой погрешности при длительности выдержки образца под нагрузкой от 5 до 300 секунд ±3 с
Расстояние от оси наконечника до корпуса, мм 120
Максимальное расстояние от наконечника до стола, мм 250
Максимальная мощность, кВт (питание) ТБ 5004 0,18 (3N,380В,50Гц)
ТБ 5004-0,3 0,24 (3N,380В,50Гц)
Габаритные размеры (длина х ширина х высота), мм ТБ 5004 840х375х920
ТБ 5004-0,3 (электронного блока) 800х330х950 (235х185х120)
Масса, кг ТБ 5004 205
ТБ 5004-0,3 (персональный компьютер - ноутбук) 200 (2)
