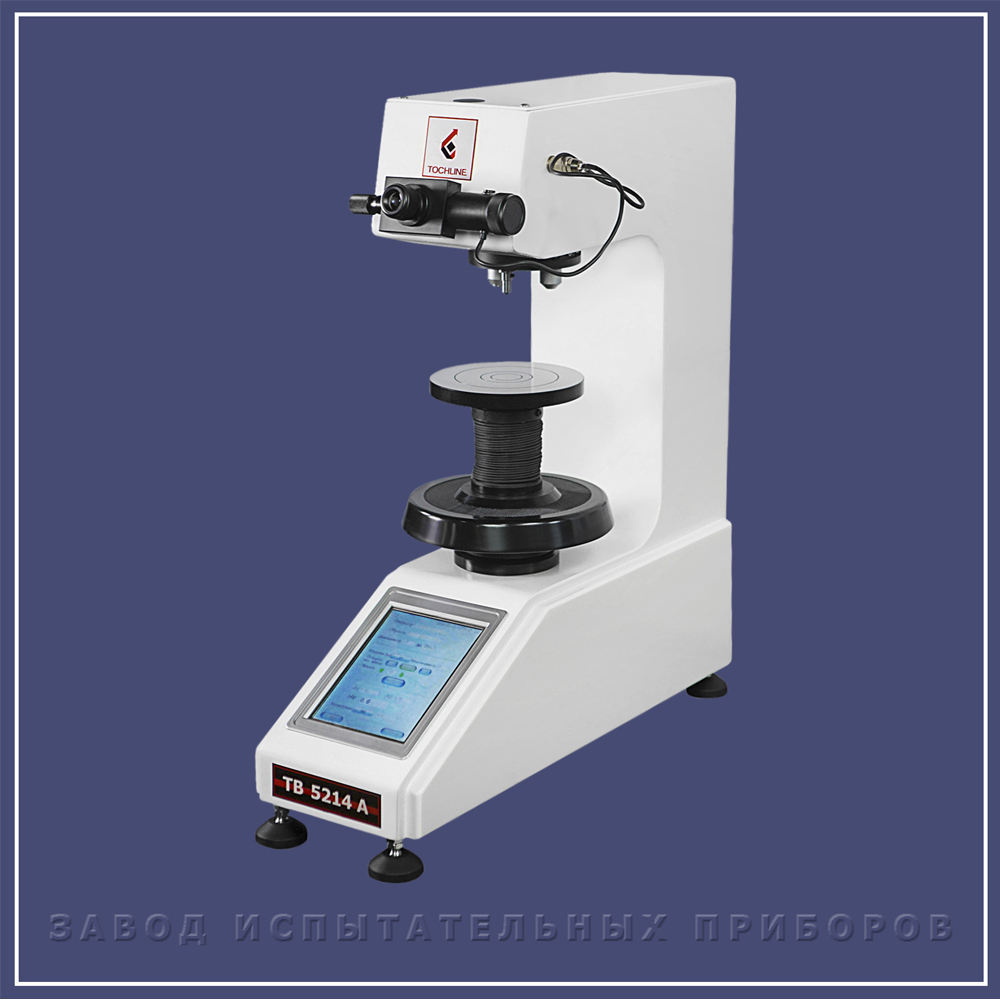

ТВ 5214А Tochline

Прибор для измерения твердости по методу Виккерса

Твердомер Виккерса ТВ 5214А Tochline предназначен для измерения твердости металлов и сплавов по методу Виккерса по ГОСТ Р 8.695-2009 (ИСО 6507-1:2005),
ГОСТ 2999-75

Прибор для измерения твердости (твердомер) по методу Виккерса ТВ 5214А с малыми нагрузками, с автоматической системой контроля нагрузки, электромеханическим приводом, оптической системой измерения и автоматической турелью представляет собой стационарное средство измерения, состоящее из системы приложения нагрузки и измерительного блока.


Принцип действия твердомера основан на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомер имеет цифровой индикатор в виде жидкокристаллического дисплея и содержит микропроцессор.
Контроль нагрузки - автоматический (нагружение/пауза/снятие нагрузки)
При измерениях по методу Виккерса система приложения нагрузки приборов обеспечивает приложение нагрузок 49,0; 98,0; 196; 294; 392,3; 490; 588,4; 784,5; 980; 1177 Н
Конструкция твердомера надёжно защищена от несанкционированного доступа, корректировки заводских настроек и программного обеспечения.
Твердомер ТВ 5214А оснащен высокоточным тензометрическим датчиком.
Специальное программное обеспечение ПО встроенного микропроцессора твердомера служит для ввода исходных параметров и старта цикла приложения нагрузки, записи, хранения и статистической обработки результатов измерений и их отображения на цифровом жидкокристаллическом дисплее.

Возможности электронно-цифрового блока:
• Работа в диалоговом режиме;
• Выбор шкалы твердости;
• Задание времени выдержки под нагрузкой;
• Отображение процесса нагружения и времени выдержки;
• Статистическая обработка серии измерений;
• Сохранение результатов в памяти ЦБ;
• Автоподстройка (калибровка) по эталонным мерам твердости и динамометрам;
• Сенсорное управление;
• Многопользовательский интерфейс;
• Сохранение результатов на флеш-носитель USB.
• Полуавтоматическая оптическая система для измерения размера отпечатка по методам Виккерса с автоматическим переносом данных и получения твердости на дисплее.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Испытательные нагрузки по шкалам Виккерса, Н: 49,0; 98,0; 196; 294; 392,3; 490; 588,4; 784,5; 980; 1177
Диапазон измерения твердости по шкалам Виккерса, HV: от 8 до 2000
Пределы допускаемой относительной погрешности измерения твёрдости по шкалам Виккерса, %: ±3
Пределы допускаемой абсолютной погрешности измерений измерительного микроскопа, мм: ±0,001
Рабочее пространство измерительного микроскопа по вертикали, мм 180
Глубина рабочего пространства измерительного микроскопа, мм 160
Габаритные размеры (длина х ширина х высота), мм, не более 580x240x660
Масса, кг, не более 50
